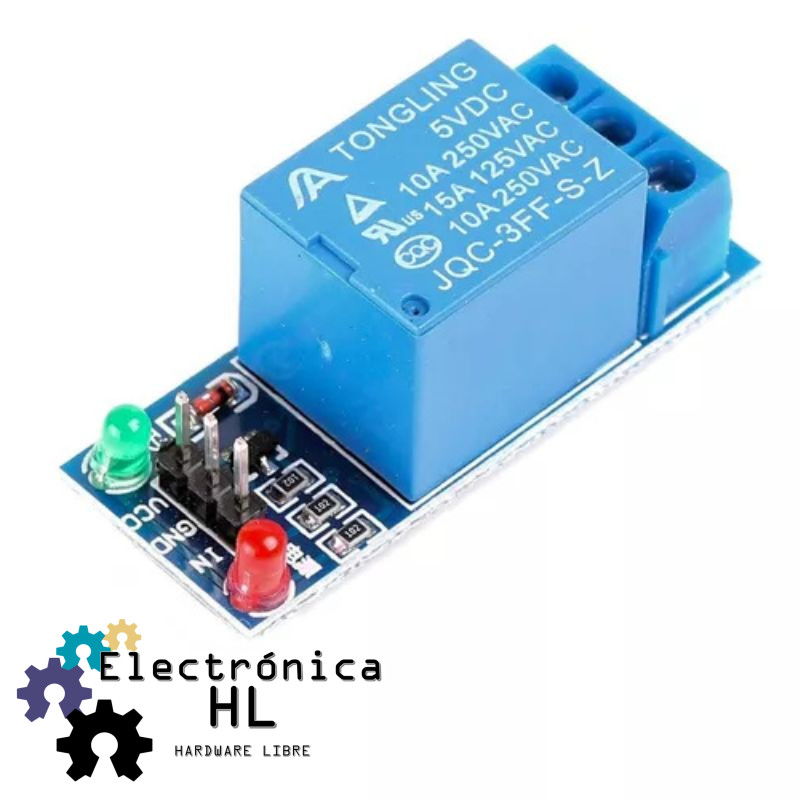

MODULO RELEVADOR 1 CANAL

$55.00

5 disponibles

SKU: 100-121 Categorías: ,

Descripción

Módulo de relevadores (reles) para conmutación de cargas de potencia, ideal para cargas externas tales como bombillas, motores etc. Los contactos de los relevadores están diseñados para conmutar hasta 10 A y 250 VAC (5 VCD), aunque recomendamos dejar un margen hacia abajo de estos límites. Las entradas de control se encuentran protegida con un diodo para minimizar el ruido percibido por el circuito de control mientras se realiza la conmutación de la carga. La señal de control puede provenir de cualquier circuito de control TTL o CMOS como un microcontrolador.
  • Contactos independientes para conexionado
  • Fácil de instalar
  • LEDs indicador de funcionamiento (Rojo y verde)
  • El voltaje de la bobina del relé es de 5 VDC
  • Led indicador para cada canal (enciende cuando la bobina del relé esta activa)
  • Activado mediante corriente el circuito de control debe proveer una corriente de 15 a 20 mA
  • Puede controlado directamente por circuito lógicos
  • Terminales de conexión de tornillo (clemas)
  • Con orificios para sujetar
  • Terminales de entrada de señal lógica con headers macho de 0.1″
  • Aplicaciones: Arduino, raspberry Pi, proyectos, electrónica de control

Especificaciones

  • Número de canales: 1 canales independientes protegidos con diodo
  • Número de relevadores: 1 de 1 polo 2 tiros
  • Voltaje de alimentación mínimo: 3.3 V
  • Voltaje de alimentación máximo: 5 V
  • Contacto nominal: 10 A 120 VCA / 5 VCD
  • Corriente de disparo: 5mA
  • Cada canal máximo convierte la corriente: 3 A
  • Vida eléctrica: 100,000 ciclos
  • Vida mecánica: 100,000 ciclos
  • Temperatura de operación mínima: -30 °C
  • Temperatura de operación máxima: 85 °C
  • Conector para alimentación: Header
  • Conector para relevador: Block de 3 tornillos
  • Número de pines: 3
  • Dimensiones: 4.6 cm X 1.2 cm X 1.7 cm
  • Modelo: C17
  • Modelo: OKY3030

Conexiones

  • DC +: fuente de alimentación positiva (VCC)
  • DC-: fuente de alimentación negativa (GND)
  • IN: control del relé
  • NO: interfaz de relé normalmente abierta
  • COM: relé interfaz común
  • NC: interfaz de relé normalmente cerrada
