Descripción

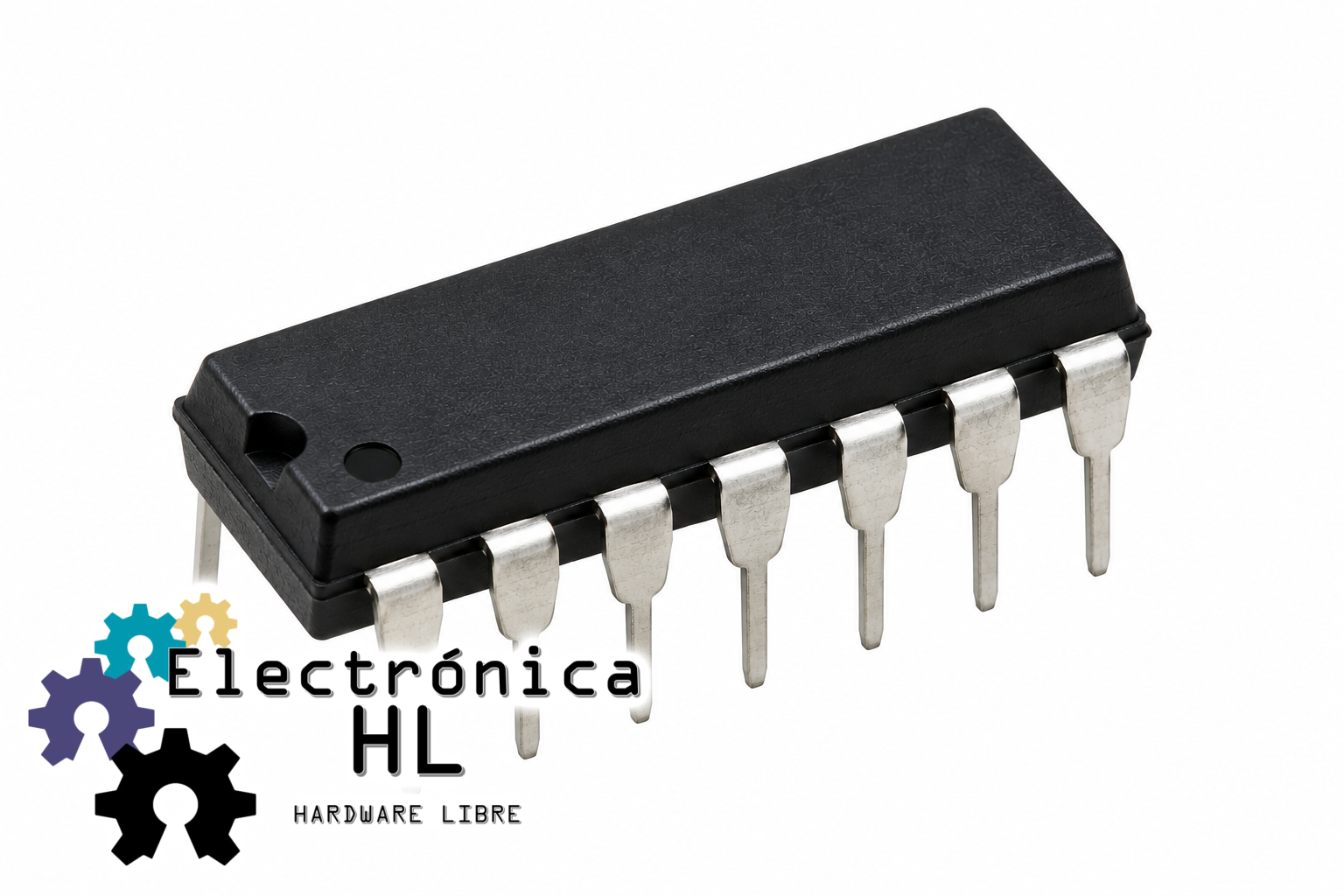

El 74LS02 es un circuito integrado lógico que contiene cuatro compuertas NOR independientes de 2 entradas, diseñadas con tecnología TTL (Transistor-Transistor Logic) de la serie 74LS. Ideal para aplicaciones digitales donde se requiere realizar operaciones lógicas de negación combinada, este CI es una solución confiable para sistemas embebidos, diseño de circuitos lógicos y prototipos educativos.
Características destacadas:
- Cuatro compuertas NOR independientes en un solo encapsulado
- Alta velocidad de operación y bajo consumo de energía
- Compatible con lógica TTL estándar
Especificaciones técnicas:
- Tecnología: TTL (Low Power Schottky – LS)
- Tipo de compuerta: NOR de 2 entradas (función lógica: salida baja solo si todas las entradas están en bajo)
- Número de compuertas: 4
- Número de entradas por compuerta: 2
- Voltaje de operación (Vcc): 4.75 V a 5.25 V (típico: 5 V)
- Corriente de salida: 8 mA máx. (nivel bajo), -0.4 mA (nivel alto)
- Tiempo de propagación: 9 ns típicos (a 5 V)
- Temperatura de operación: 0 °C a +70 °C
El 74LS02 es una opción robusta y eficiente para implementar funciones lógicas fundamentales en cualquier sistema digital.
