Descripción

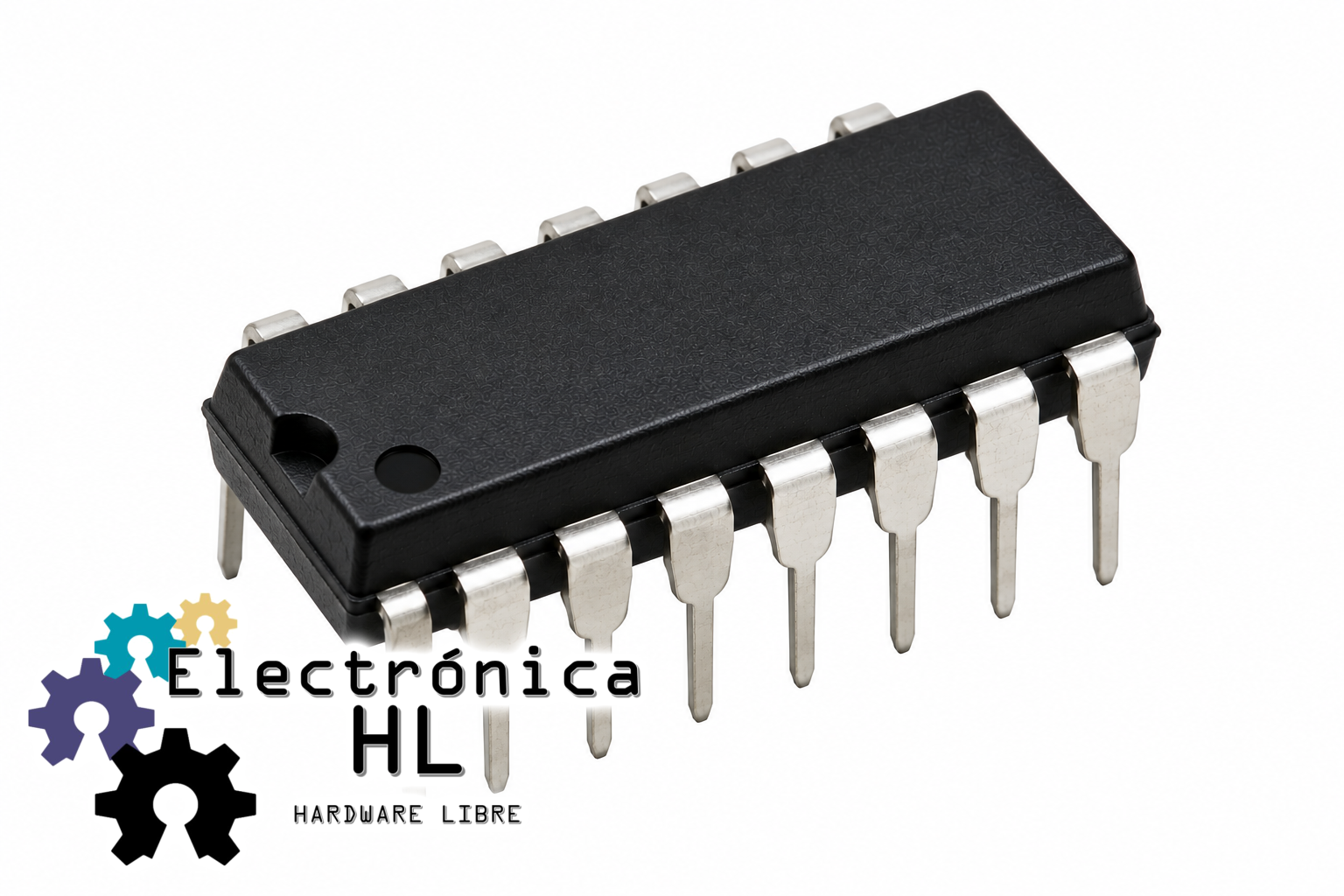

El 74LS157 es un circuito integrado que incorpora cuatro multiplexores independientes de 2 entradas a 1 salida, con selección común. Fabricado con tecnología TTL de baja potencia (Low Power Schottky), este multiplexor permite seleccionar entre dos grupos de cuatro señales digitales, facilitando el diseño de sistemas lógicos complejos con alta eficiencia y rapidez.
Ideal para aplicaciones de selección y conmutación de señales en sistemas digitales, controladores y microprocesadores, el 74LS157 ofrece entradas y salidas compatibles con niveles TTL estándar, habilitación activa y un rendimiento confiable en un encapsulado compacto.
Características destacadas:
- Cuatro multiplexores de 2 entradas a 1 salida con selección común
- Entrada de habilitación activa en bajo
- Salidas compatibles con lógica TTL estándar
- Alta velocidad de operación y bajo consumo energético
- Diseño compacto en encapsulado DIP-16
Especificaciones técnicas:
- Tecnología: TTL (Low Power Schottky – LS)
- Entradas por canal: 2 entradas de datos por multiplexor (4 canales)
- Número de canales: 4 multiplexores independientes
- Entradas de selección: 1 línea común (S)
- Entrada de habilitación: 1 (G), activa en bajo
- Salidas: 4 salidas independientes
- Voltaje de operación (Vcc): 4.75 V a 5.25 V
- Corriente de salida: 8 mA (nivel bajo), -0.4 mA (nivel alto)
- Tiempo de propagación: 20 ns típicos
- Encapsulado: DIP-16 (Through Hole)
- Temperatura de operación: 0 °C a +70 °C
El 74LS157 es una solución versátil para simplificar la conmutación de señales digitales, optimizando la eficiencia en sistemas lógicos y de control.
