Descripción

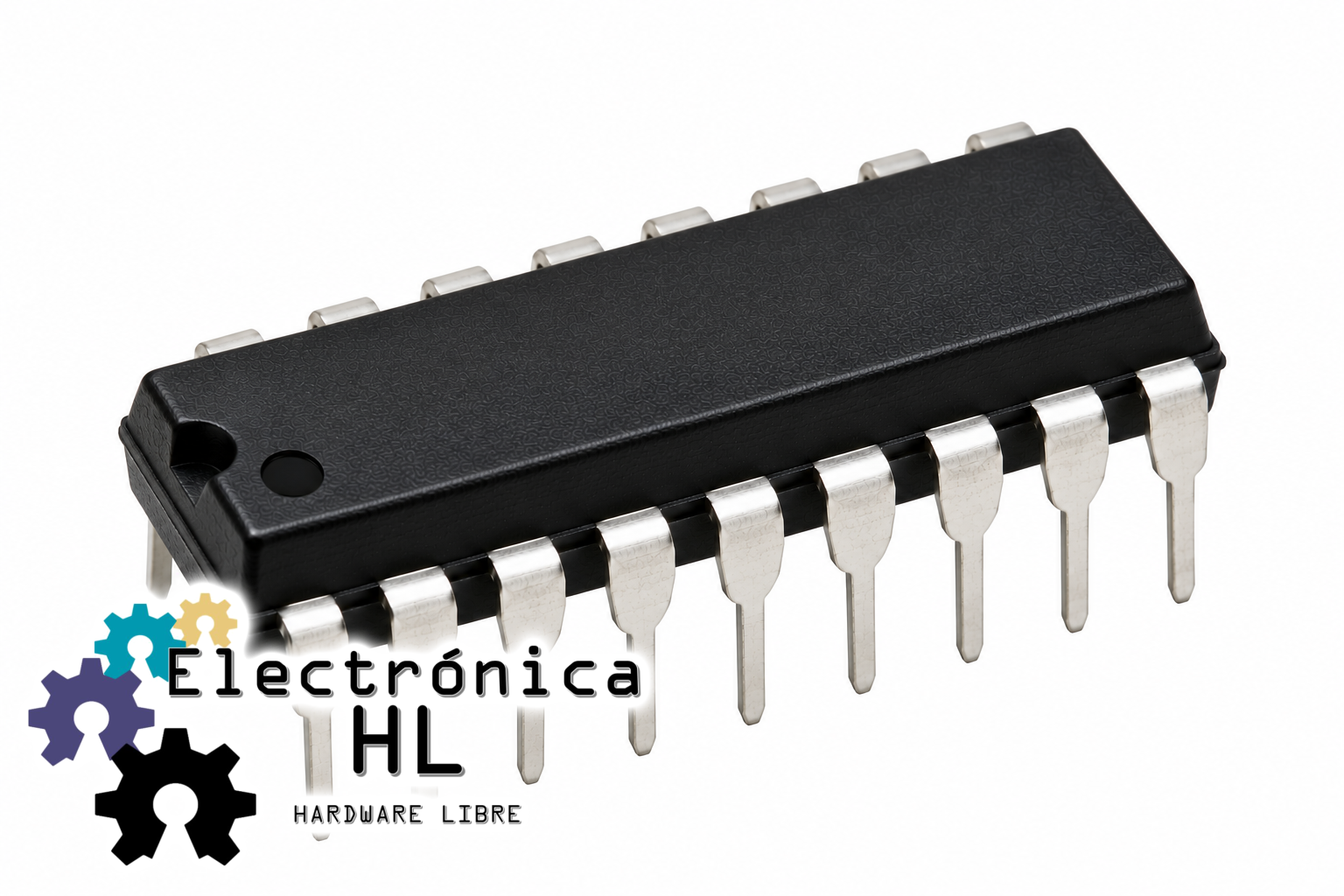

El ULN2803A es un circuito integrado compuesto por un arreglo de 8 transistores Darlington de canal abierto, diseñado para manejar cargas de media potencia en aplicaciones digitales e industriales. Cada canal puede controlar relés, lámparas, motores y otros dispositivos inductivos o resistivos de forma eficiente, gracias a su capacidad de manejar altos voltajes y corrientes.
Este componente es ideal como interfaz entre lógica TTL/CMOS y dispositivos de potencia, gracias a sus entradas compatibles con TTL y a su diseño robusto con diodos de protección contra voltajes inducidos.
Características destacadas:
- 8 canales independientes de salida Darlington
- Entradas compatibles con lógica TTL/CMOS
- Diodos de supresión de voltaje incorporados para cargas inductivas
- Alta capacidad de corriente de salida por canal
- Ideal para manejar relés, solenoides, LEDs, motores, etc.
Especificaciones técnicas:
- Número de canales: 8
- Tipo de salida: Colector abierto (Open Collector)
- Corriente máxima por canal: 500 mA
- Voltaje máximo de salida (colector-emisor): 50 V
- Tensión de entrada lógica: Compatible con TTL/5V
- Protección: Diodos flyback integrados (para cargas inductivas)
- Temperatura de operación: -20 °C a +85 °C
El ULN2803A es una solución eficiente y compacta para amplificar señales digitales y controlar múltiples cargas en sistemas electrónicos, destacándose por su versatilidad, confiabilidad y facilidad de integración.
